2.4 PARALLEL AND SERIES PARALLEL CONFIGURATION

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

b) Rangkaian simulasi

c) Video Simulasi

6. Download File

1. Pendahuluan[kembali]

Paralel dan seri paralel konfigurasi, merupakan perluasan analisis dari konfigurasi seri, yang kemudian dapat digunakan untuk menganalisis konfigurasi paralel dan seri paralel. Penggunaan dioda tetap digunakan sesuai dengan prinsip dan fungsi umumnya, dimana dioda sebagai penyearah dalam sebuah rangkaian hanya akan menghantarkan satu arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Pada proses perangkaiaan untuk setiap area aplikasi, cukup dengan hanya menggabungkan serangkaian langkah berurutan seperti yang diterapkan pada rakitan dioda seri.

2. Tujuan[kembali]

Untuk memenuhi tugas mata kuliah Elektronika yang diberi oleh Bapak Dr. Darwison, M.T.
Untuk memahami karakteristik rangkaian konfigurasi Paralel dan Seri-Paralel.
Untuk mengetahui bagaimana cara merangkai rangkaian konfigurasi Paralel dan Seri Paralel.
Menghitung tegangan dan arus dalam rangkaian Paralel dan Seri-Paralel.

3. Alat dan Bahan[kembali]

Resistor

Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm.

Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Untuk mengetahui nilai resistansi dari suatu resistor, dapat dilihat dari tabel berikut:

Baterai

Baterai adalah suatu bahan yang dapat mengubah energi kimia menjadi energi listrik yang dapat digunakan oleh alat-alat elektronika.

Dioda Semikonduktor

Dioda adalah komponen elektronik yang digunakan untuk melewatkan arus. Dioda hanya dapat melewatkan arus listrik dalam satu arah saja.

LED atau Ligth Eminitting Diode adalah komponen elektronik yang menghasilkan cahaya monokromatik ketika diberi tegangan dan dialiri arus listrik.

Power Supply

Berfungsi sebagai sumber daya rangkaian

Ground

Ground atau pembumian adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

Voltmeter DC

Voltmeter DC berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

Amperemeter DC

Ampermeter DC berfungsi untuk mengetahui arus tegangan DC pada suatu rangkaian listrik atau suatu beban listrik.

4. Dasar Teori[kembali]

Metode yang diterapkan pada analisis konfigurasi seri dapat diperluas untuk menganalisis konfigurasi paralel dan seri-paralel. Untuk setiap area aplikasi, gabungkan serangkaian langkah berurutan yang diterapkan pada rakitan dioda seri.

Spice Windows adalah simulator sirkuit analog/digital yang sangat kuat yang digunakan untuk menganalisis dan memprediksi karakteristik sirkuit.

Berikut bentuk-bentuk pemasangan dioda pada rangkaian paralel dan seri-paralel:

Rangkaian seri terdiri dari dua atau lebih beban listrik yang dihubungkan ke satu daya lewat satu rangkaian. Rangkaian paralel merupakan salah satu yang memiliki lebih dari satu bagian garis medan untuk mengalirkan arus. Dalam kendaraan bermotor, sebagian besar beban listrik dihubungkan secara paralel. Masing-masing rangkaian dapat dihubung-putuskan tanpa mempengaruhi rangkaian yang lain.

5. Percobaan[kembali]

a) Prosedur[kembali]

Siapkan alat dan bahan yang akan digunakan di library proteus
Susunlah alat dan bahan tersebut seperti pada rangkaian
Baterai yang digunakan tergantung kebutuhan

b) Rangkaian Simulasi dan Prinsip Kerja [kembali]

1. Rangkaian 2.28

Prinsip kerja rangkaian 2.28 :

Pada rangkaian 2.28 batrei yang memiliki tegangan 10V dihubungkan secara seri dengan resistor yang memiliki hambatan 330 ohm, sehingga kita mendapatkan arus total yang mengalir sebesar 28,2 mA. Selanjutnya arus total mengalir ke 2 buah diode silikont yang identic yang terhubung secara parallel., sehingga arus yang mengalir pada rangkaian parallel tersebut terbagi 2 dengan kuat arus yang sama yaitu 14,1 mA pada diode D1 dan 14,1 mA pada diode D2.

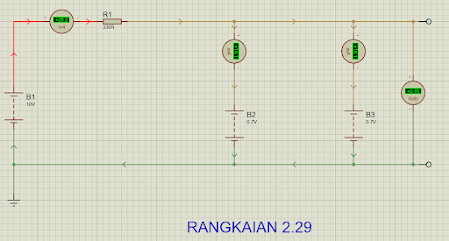

2. Rangkaian 2.29

Prinsip kerja rangkaian 2.29:

Pada rangkaian 2.29 batrei yang memiliki tegangan 10V dihubungkan secara seri dengan resistor yang memiliki hambatan 330 ohm, sehingga kita mendapatkan arus total yang mengalir sebesar 28,2 mA. Selanjutnya arus total mengalir ke 2 buah diode silikont yang kita anggap sebagai 2 buah batrei yang memiliki tegangan sama yaitu 0,7volt yang terhubung secara parallel., sehingga arus yang mengalir pada rangkaian parallel tersebut terbagi 2 dengan kuat arus yang sama yaitu 14,1 mA pada B1 dan 14,1 mA pada B2.

3. Rangkaian 2.30

Prinsip kerja rangkaian 2.30:

Pada rangkaian 2.30 di hubungkan dengan tegangan dari power supply sebesar 8volt sehingga terdapat arus yang mengalir sebesar 19,8mA pada resistor dengan hambatan 300 ohm. Kemudian arus total tersebut, mengalir kepada LED merah dan LED hijau yang terhubung secara parallel,tetapi berlawanan arah. Tegangan pada LED dapat di ukur dengan menghubungkan voltmeter secara parallel dengan LED. sehingga kita peroleh tegangan pada LED hijau sebesar 2,06 volt,dimana LED merah mati dan hijau hidup

4. Rangkaian 2.31

Prinsip kerja rangkaian 2.31 :

Pada rangkaian 2.31 resistor dengan hambatan 300 ohm diberikan tegangan sebesar 8 volt yang kemudian menghasilkan arus sebesar 20mA. Arus tersebut mengalir seluruhnya kearah batrei yang memiliki tegangan 5V karena rangkaian parallel tersebut di open.

5. Rangkaian 2.32

Prinsip kerja rangkaian 2.32 :

Pada rangkaian 2.32 resistor dengan hambatan 300 ohm diberikan tegangan sebesar 8 volt yang kemudian menghasilkan arus sebesar 20mA. Arus tersebut mengalir seluruhnya kearah LED biru yang memiliki tegangan 2V karena rangkaian parallel tersebut di open.

6. Rangkaian 2.33

Prinsip kerja rangkaian 2.33

Pada rangkaian 2.33 resistor dengan hambatan sebesar 250 ohm (hambatan nya di cari dengan cara (Vpower- V led) /R = 20mA) .Arus mengalir dari sumber dan menuju led merah yang memiliki tegangan 3V secara menyeluruh, karena pada rangkaian paralel nya di open.

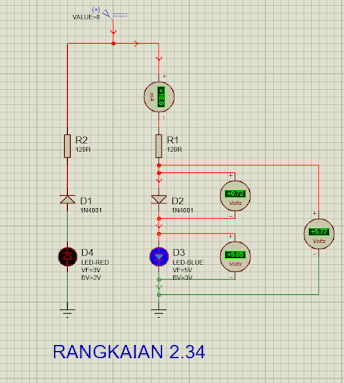

7. Rangkaian 2.34

Prinsip kerja rangkaian 2.34

Pada rangkaian 2.24 2 buah dioda, 2 buah led dan 2 buah resistor di rangkai paralel seperti gambar. Rangkaian diberikan tegangan sebesar 8V dengan arus yang mengalir sebesar 19.1mA, Arus hanya mengalir pada dioda dan led yang kutub anoda nya bertemu dengan kutup positif batrai, sehingga rangkaian nya on, berbeda dengan paralel nya yg ada disebelah kiri, dimana kutup postitif batrai bertemu dengan katoda dari dioda dan led yg menyebabkan dioda off dan rangkaian menjadi open circuit

8. Rangkaian 2.35
